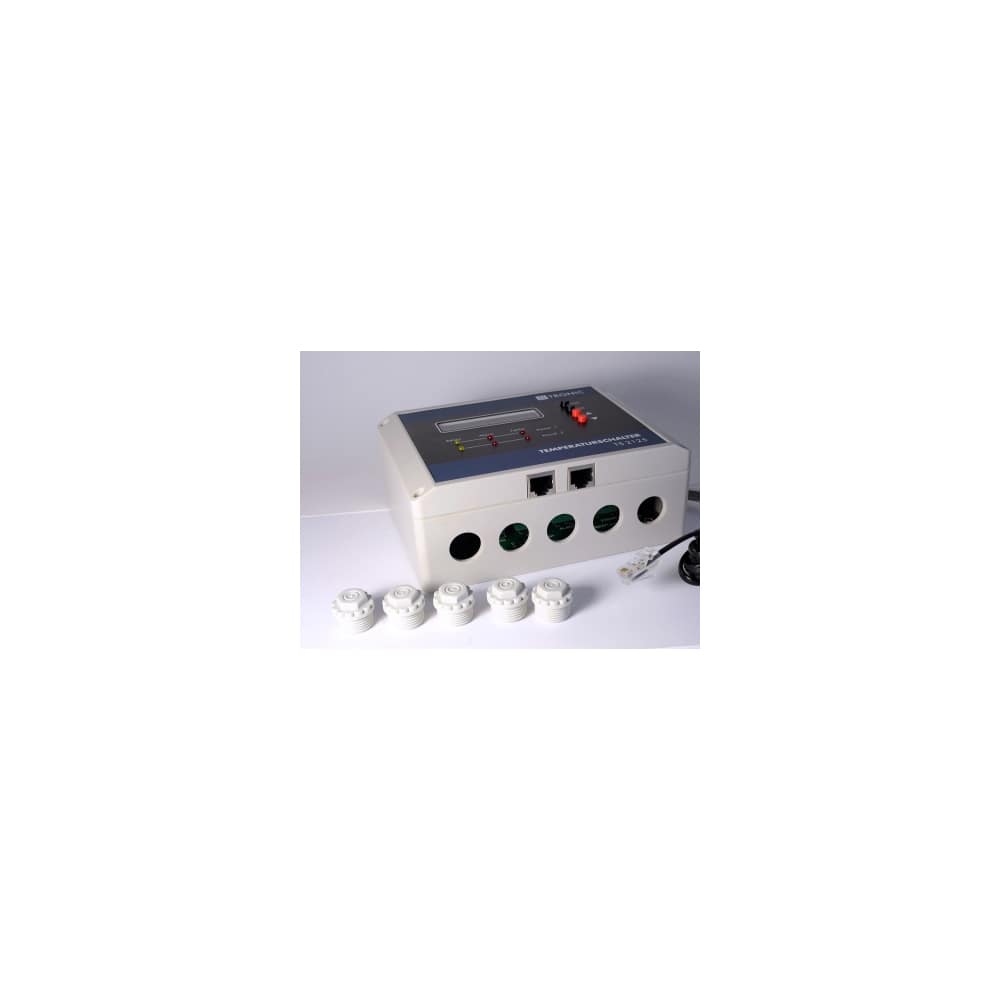

H-Tronic 2-Kanal Temperaturschalter TS 2125 – 7 Geräte in EINEM

Funktion

Leistungsfähig, übersichtlich und vielseitig – der neue 2-Kanal Temperaturschalter TS2125 mit 7 verschiedenen Funktionen, eignet sich hervorragend für alle Einsatzbereiche, bei denen eine Temperaturregelung im Heizoder Kühlbetrieb erforderlich ist. Ein blaues zweizeiliges LC-Display zeigt die Ein- und Ausschalttemperatur, die aktuelle Temperatur, die Einstellparameter und den Min./Max.- Wert an. Das Gerät ist nicht nur übersichtlich und einfach in der Handhabung, sondern auch sicher in der Anwendung, denn Fühlerkurzschluss und Fühlerunterbrechung werden sofort erkannt. Der Thermoschalter kann eigenständig eingesetzt werden, aber auch als Ersatz für defekte mechanische Thermostate oder für Digitalthermometer dienen. Zusätzlich verfügt das Gerät über eine separate Min./Max-Alarm-Einstellung.
Befindet sich die Temperatur außerhalb des eingestellten Fensters, kann nach einer einstellbaren Verzögerungszeit von 0 bis 8 Stunden je Kanal ein Relais z. B. für eine Alarmmeldung geschaltet werden. Ein interner (abschaltbarer) Alarmpiepser gibt je nach Einstellung (Fühlerfehler) ein Warnsignal ab. Alle Parameter sind frei einstellbar.

Betriebsarten

• Handbetrieb (manueller Betrieb)
• Thermometer für Kan. 1
• Thermometer für Kan. 1 und 2
• Thermoschalter für Kan. 1 (mit Alarmfunktion)
• Thermoschalter für Kan. 1 und Kan. 2 (mit Alarmfunktion)
• Temperatur-Differenzregler (mit Alarmfunktion)
• Zirkulationspumpen-Steuerung (mit Alarmfunktion):
• Spart Strom- und Heizkosten
• Verlängert die Lebensdauer der Umwälzpumpe
• Kein Eingriff in die Rohrinstallation erforderlich
• permanente Überwachung der Vorlauf- und Rücklauftemperatur

Merkmale

• Schalttemperatur von –55…+125,0 °C frei einstellbar
• Hysterese frei einstellbar
• Fernmessung bis 50m möglich
• Fühlerüberwachung auf Kurzschluss und Unterbrechung
• Relaiszustand bei Fühlerfehler einstellbar
• Einstellbar auf Heizen, Kühlen oder Temperaturdifferenz-Steuerung
• LED-Anzeigen für Relais ein, Fühlerfehler und Alarm
• Datenerhalt bei Stromausfall

Lieferumfang

Im Lieferumfang enthalten ist der 2-Kanal Temperaturschalter TS2125 mit Bedienungsanleitung und einem Temperatursensor aus Metall, Kabellänge ca. 2 Meter. (Bitte beachten Sie, das bei Betriebsart 2, 4, 5 und 6 ein weiterer Temperatursensor benötigt wird.)

Technische Daten

• Betriebsspannung: 230 V/AC
• Leistungsaufnahme: ca. 3 VA
• Ausgang: 4 potentialfreie Relais, max. 3 kW
• Messbereich: –55…+125,0 °C
• Genauigkeit im Bereich: –55°C…–10°C: +/–2°C; –10°C…+ 85°C: +/– 0,5°C;  +85°C…+ 125°C: +/–2°C
• Auflösung: 0,1 °C-Schritte
• Min. Max.-Anzeige
• Schutzart IP 20
• Abmessungen B/T/H (mm): 160/120/60
